TWS耳機充電艙方案，這個方案值得收藏
TWS耳機市場依舊火爆 ，未來5
年TWS耳機市場還會繼續增長 ，用于收納和充電的充電艙必不可少。
TWS耳機方案的多樣化 ，對充電艙的要求也越來越嚴格
，為了滿足無線充電的要求，
深圳市琪遠電子有限公司推出一款TWS耳機充電艙解決方案，
該方案結合紫光芯能THP9100無線充電方案，采用CM9M023B-R為主芯片
、鈺泰ETA4056為充電艙充電管理IC
，ETA1061為耳機充電管理IC
。充電艙肩負安全保護，防止過充
、過壓、過流
、短路
，此外特別設計的
NTC檢測電路，滿足對鋰電池的溫度保護要求。

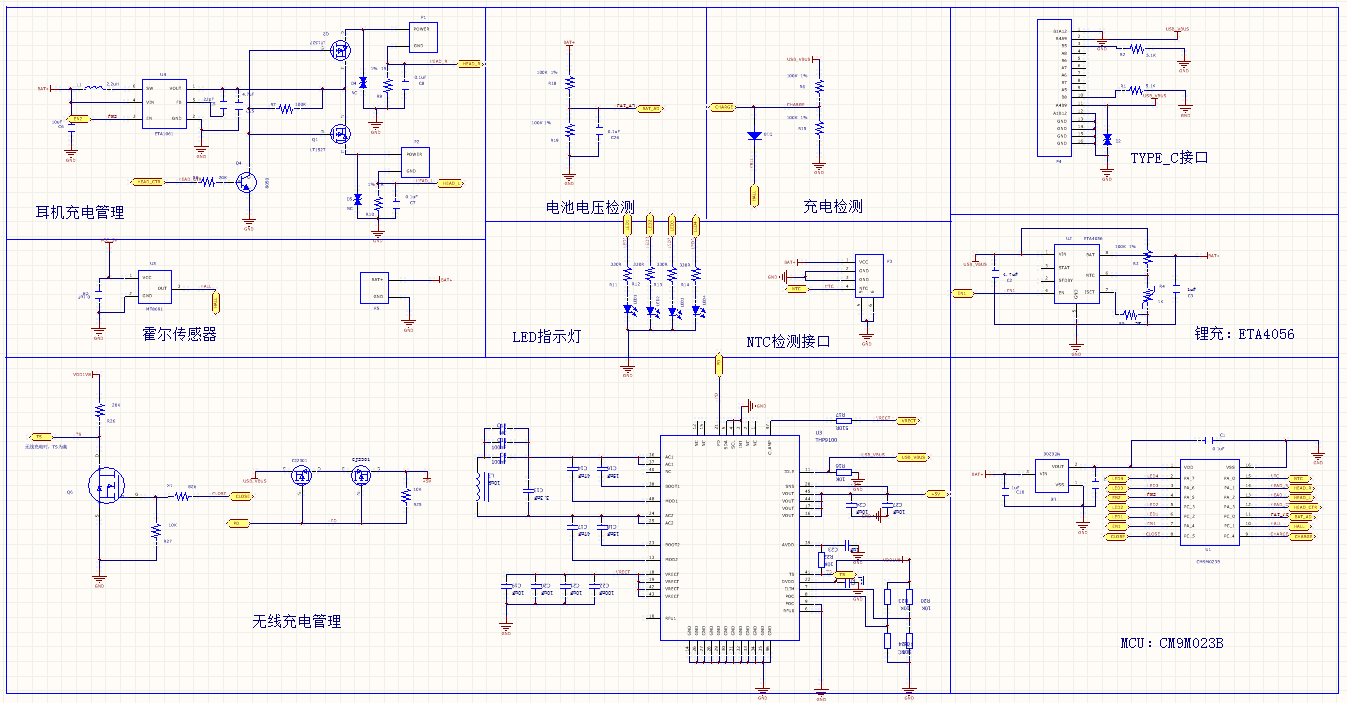

圖一：原理圖

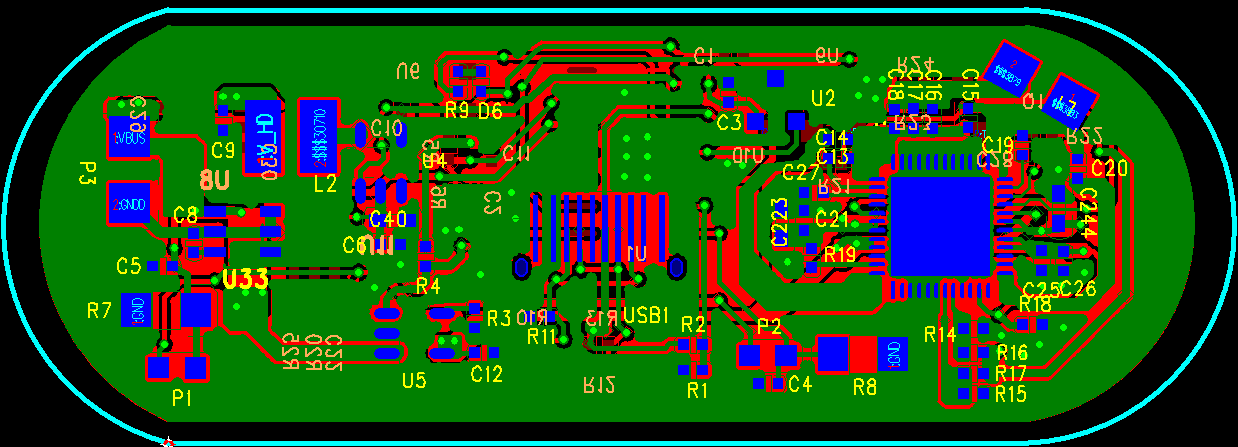

圖二：PCB圖
采用紫光芯能THP9100作為無線充電管理IC
，THP9100是一款高效率，符合Qi標準的無線充電接收芯片
，最大輸出的功率達到3.5W
。THP9100提供恒定的5V電壓輸出，最大輸出電流0.7A
，內部完善的過壓
、過流、過溫等保護機制能夠使系統處于安全和最優的工作狀態
。該芯片主要特征如下：
1
、
最大輸出功率3.5W
2、 AC to DC效率高達92%
3
、
兼容WPC-1.2.4 BBP協議
4
、
內部集成高效全橋同步整流電路以及LDO
5、 I2C通信接口
THP9100典型應用電路

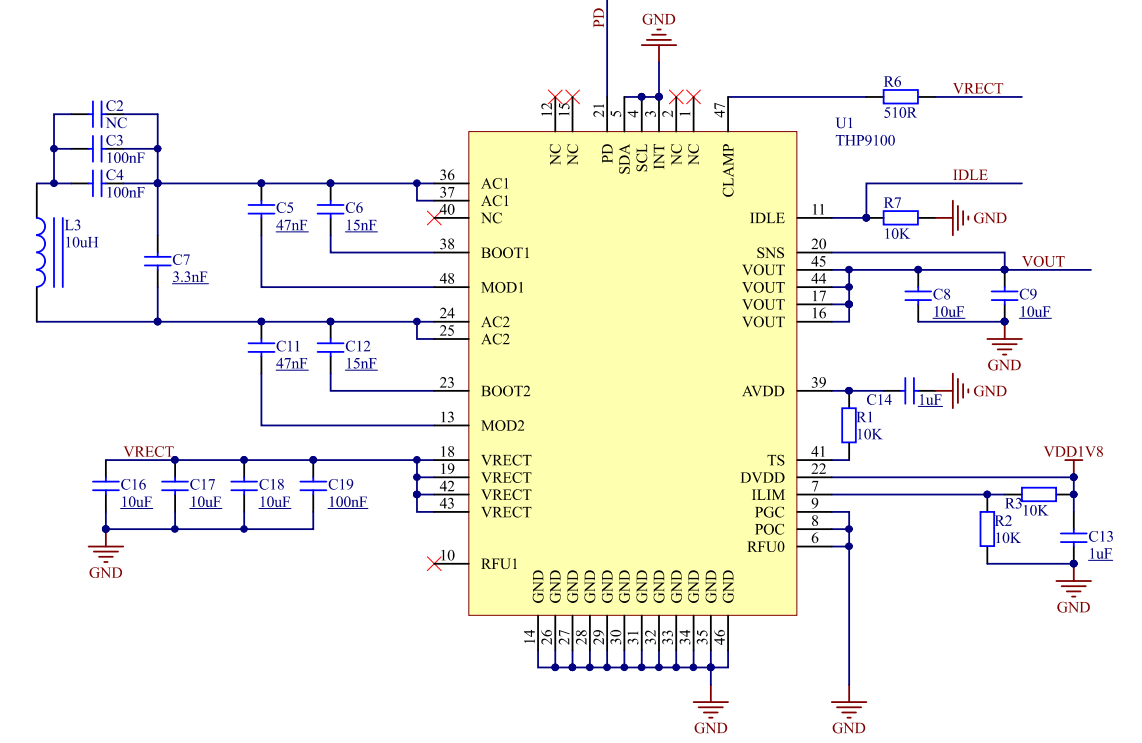

圖三 THP9100原理圖
該電路可以外加2個MOS管
，支持有線充電的優先級大于無線充電的優先級
，加一個三極管可以關閉無線充電。
圖四 THP9100實物圖
CM9M023B-R是一款國產MCU，具備2Kx14b 程序存儲空間 ，特性如下：
1
、256x8b
數據 EEPROM，128x8b SRAM
；
2
、3x12bit Timer；
3
、內置 10
位的 ADC
，支持 8 個通道（7
個外部通道 + 1
個內部 1/4VDD通道）；
4
、14
個通用 IO
，16 根芯片管腳；
5
、最大時鐘工作頻率：16MHZ
；
6、支持在系統編程ICSP
，支持在線調試
，3個硬件斷點。
ETA4056是一款帶OVP保護的高壓充電IC ，其電氣特性如下 :
1
、16V輸入隔離電壓；
2
、4.2V終止電壓
；
3、2.9V涓流充電閾值
；
4
、充電電流可調，最高1.2A
；
5
、7V輸入電壓保護；
6
、靜態電流低至0.1uA
。
ETA1061是一種高效同步1uA超低靜態電流升壓轉換器：
1、1uA超低待機功耗
；
2
、輸出斷開；
3
、短路保護
；
4
、輸入輸出反向電流保護；
5
、
高達94%的效率
；
6、同步整流器
。
該方案優勢
·通過霍爾傳感器實現開蓋檢測
·可編譯的充電電流
·支持有線
、無線充電，有線充電的優先級高
·智能識別耳機插入
、拔出
、耳機自動連接手機
·4顆LED電量顯示，充放電顯示（可定制）
·超低功耗
·過壓
、過流
、過溫保護
·可定制UI顯示
·集成度高
除此之外，琪遠電子還有其他低功耗、帶彈窗功能的TWS耳機充電艙方案（可定制）
，G-Sensor、入耳檢測傳感器
，歡迎聯系
。
聯系方式:19925476714
聯系人：孫小姐
