一文帶你看懂：陣列式紅外熱電堆傳感器工作原理

一文帶你看懂：陣列式紅外熱電堆傳感器工作原理

      溫度作為一項重要的狀態指標，采集溫度傳感器一直都是眾多傳感器產品中的焦點。如何準確快速的采集被測物體的表面溫度，又不接觸物體，一直都是溫度傳感器的研究發展方向。紅外熱電堆傳感器就是一款，能夠遠距離采集被測物溫度的傳感器產品。本文將帶你探討紅外熱電堆傳感器的技術原理，以及陣列式紅外熱電堆的產品形態和功能。

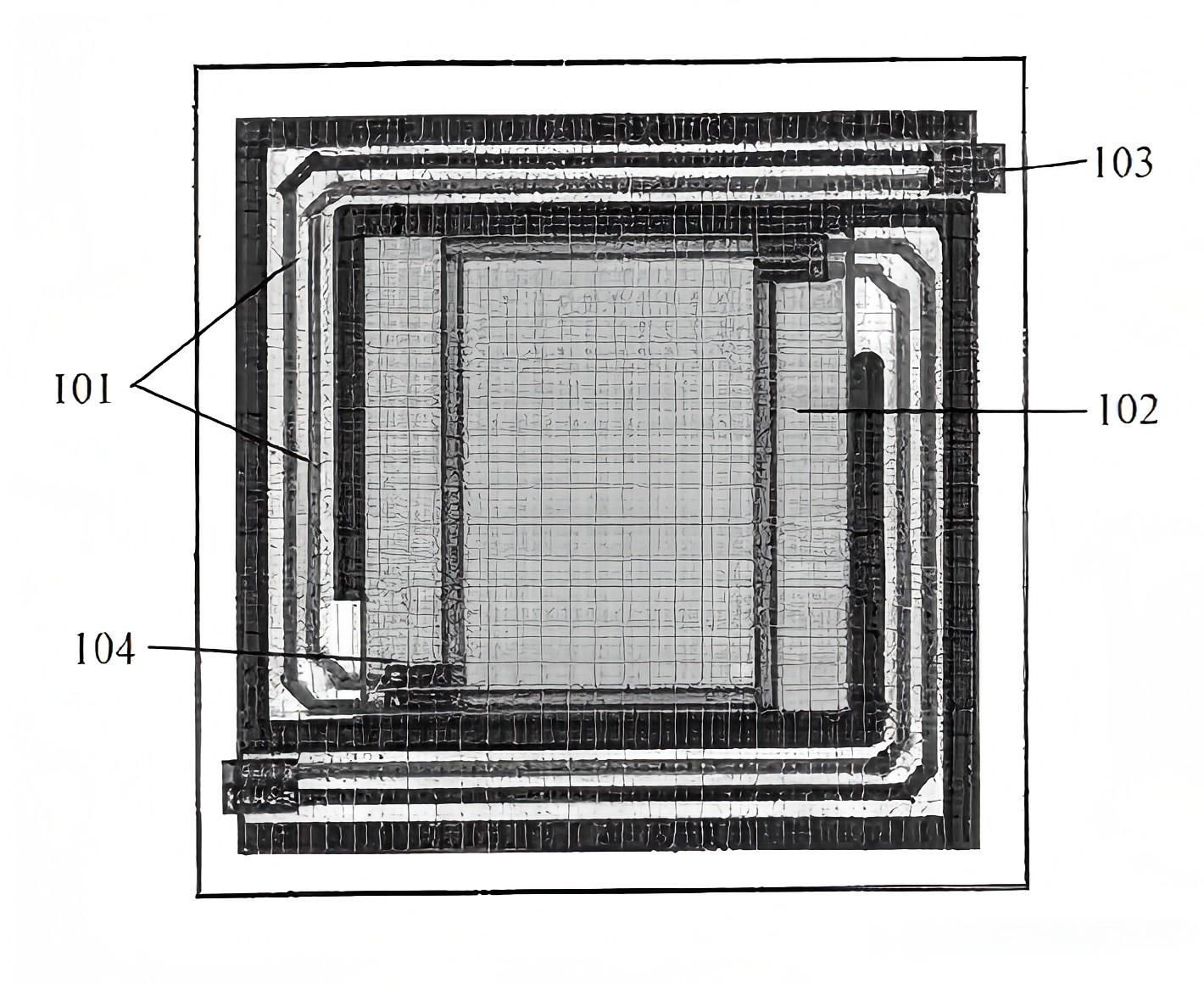

         紅外熱電堆傳感器是一種基于塞貝克效應（Seebeck Effect）工作的非接觸式溫度測量器件。物體會向環境發射紅外熱輻射，紅外信號被傳感器表面接收后，會照射到芯片的溫度感應區域。芯片溫度感應區域是由多個微小的熱電偶組合串聯而成，當熱電偶的一段感受到溫度變化時，就會在另一端產生電勢差，基于電勢差的大小，就可以判斷出當前被測物體溫度的高低。

      陣列式紅外熱電堆傳感器，就是在此基礎上，將傳感器的接受區域分成多個區塊，每個區塊獨立感受當前的溫度情況，就能夠呈現出一個面不同位置的不同溫度情況。

      為了方便使用，現在的紅外溫度傳感器還在內部集成了ASIC芯片，將采集到的模擬信號，轉化成數字信號輸出，方便工程師直接讀取，大大提高的傳感器的易用性。

       同時，為了確保傳感器測量溫度的準確性，還需要排除環境溫度的干擾，因此在熱電堆傳感器內部，還有一個NTC電阻，和傳感器外殼相接處，用于實時采集當前傳感器所處的環境溫度情況，來適時調整輸出的溫度值。并且，傳感器再出廠前，還需要進行溫度標定工序，利用恒溫黑體，恒溫房，水槽等場景，對傳感器做一次標準化的溫度標定，并將標定的數據燒錄在芯片的內存中，確保每一個傳感器出廠后，在不同的環境下都能保證溫度采集的準確性。

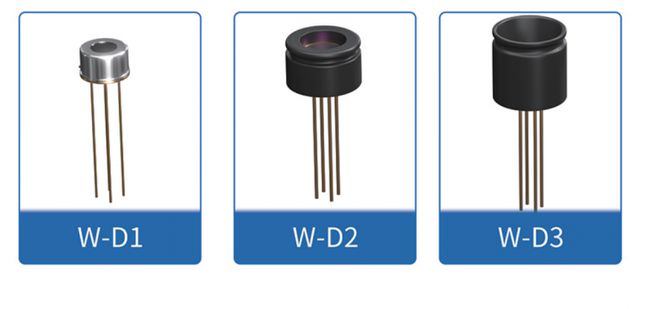

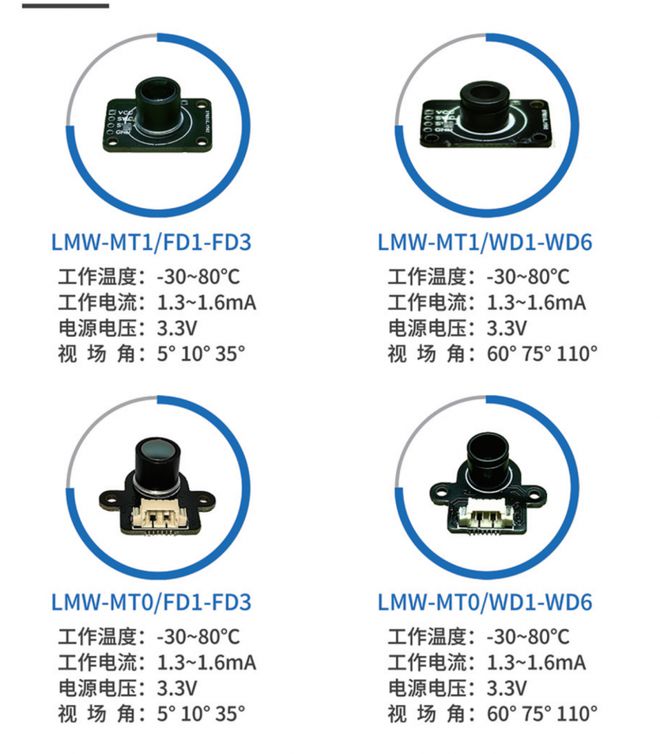

       琪遠電子作為一家具有IDH能力的，專注于高精度低功耗的傳感器IC的代理商，擁有豐富的紅外熱電堆產品經驗，以及成熟的軟件算法，和技術過硬的工程師團隊，能夠?yàn)榭蛻?hù)提供高精度，低功耗，高集成度，高性?xún)r(jià)比的單點式和陣列式紅外熱電堆傳感器，和傳感器模組，并提供豐富的技術支持服務，包括產品開發到量產的全鏈條技術支持。公司配備了各種型號的黑體、恒溫水槽、恒溫恒濕箱及專業治具，并根據客戶需求提供定制化的算法方案。這種全方位的服務模式不僅降低了客戶的開發門檻，還縮短了產品上市周期，助力客戶快速搶占市場先機。
