一 產品用途：

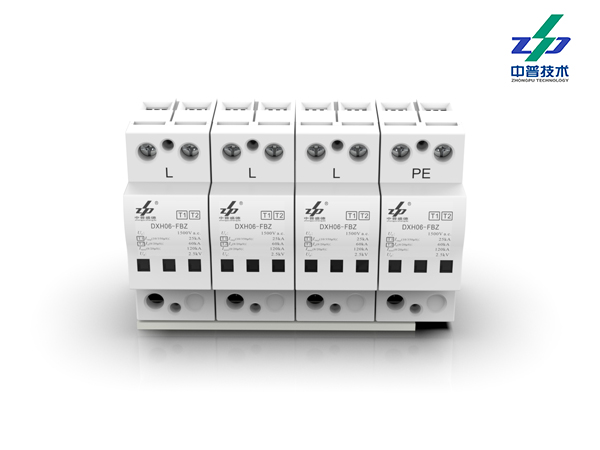

DXH06-FBZS/3+MW25-T1 電涌保護器交流電源電涌保護器，用于三相交流電源的雷電過電壓保護，應安裝在防雷區 0（LPZ0）和防雷區 1（LPZ1）或后續分區的界面處。產品主要用于通信、電力、交通、住宅，特別適用于光伏風電動力線路等領域的電子、電源設備的防雷以及操作過電壓的保護作用。

二 外形尺寸：

產品采用 35mm 標準導軌安裝，單模尺寸為：90×67×144（mm），未標注公差：±1mm。如下列圖所示（單位：mm）：

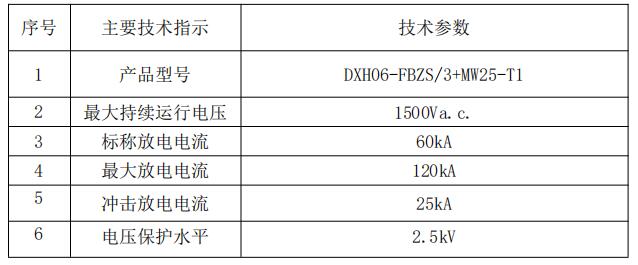

三 技術參數：

四 安裝方法：

1．DXH06-FBZS/3+M 系列交流電源電涌保護器最好采用如圖 5 所示的的直接并聯接線，當采用直接并聯接線時，接線應盡量短，總長度應控制在 0.5m 以?xún)?nèi)。
2．連接導線應采用 6mm2（AWG10）以上的多芯銅導線。連接線應盡量的短、直、粗。扭力：1.5 -2.0Nm。
3．DXH06-F 系列交流電源電涌保護器的前端應串聯有合適的空開或熔斷器，空開取 C 脫扣特性。
4．安裝時必須斷開電源，嚴禁帶電操作，連接導線必須符合要求。
5．在插入所有模塊后，電涌保護器正常工作時，其狀態指示為無色，告警干接點為導通狀態；電涌保護器失效時，狀態指示變紅色，同時告警干接點為開路狀態。
6．電涌保護器無須特殊維護，只需定期檢查其模塊是否松動、狀態指示是否正常。
7．若出現下列現象狀態指示變?yōu)榧t色或告警干接點變?yōu)殚_(kāi)路狀態，則可判定電涌保護器已失效，需及時更換。

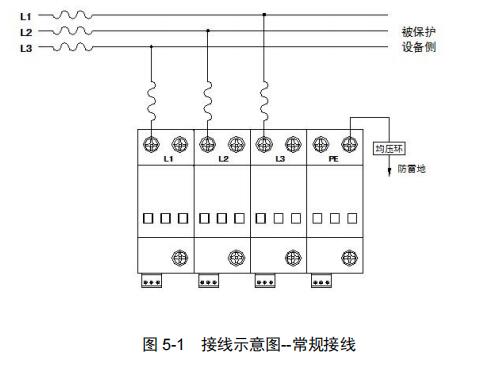

五  安裝接線圖：
