1、概述
DXH06‐P/1.8B 型避雷針執行的標準是GB50057‐94(2000 版)。
DXH06‐P/1.8B 型避雷針是一種小型防直擊雷裝置，具有接閃、疏導雷電流入地及抗側擊的功能。其外形美觀、重量輕、安裝方便，適用于移動通信基站、建筑物、倉庫、油庫、水泵站、衛星小站、機場設備、氣象臺站、石油氣站、軍事基地、通信基站等范圍的直擊雷防護。
2、工作原理
當DXH06‐P/1.8B 型避雷針受雷擊時,由接閃器接閃,并將雷電流疏導入地。其結構能抑制由于接閃器接閃引起的對被保護物的側擊。
3、技術參數
|
最大放電電流(KA)
|
總阻值
|
抗風強度(m/s)
|
總高
|
|
≤200
|
≤1Ω
|
40
|
1.8
|

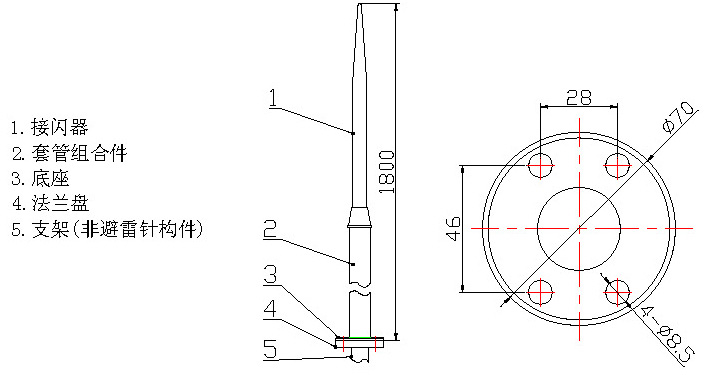

4、結構特征
5、安裝維護
1 安裝方法：將法蘭盤放置于支架上，并將4 個安裝孔擺放在便于裝連接螺栓的位置。然后將法蘭盤與支架焊接在一起，供支承避雷針用。焊接法蘭盤時應保證法蘭盤端面水平。將避雷針的底放置在準備好的支承座上，對準安裝孔，裝入4 個M8 的螺栓，最后用螺母固緊。
2 注意事項：避雷針的接地必須良好，其接地電阻不大于10Ω。
3 每年雷雨季節前須按以下內容進行檢查：
a.各連接部位的連接應可靠，不允許松動。
b.從接閃器至下部連接件的總阻值小于1Ω。
c.避雷針的接地必須良好，其接地電阻不大于10Ω。
